YY(Q)W(L)燃油（气）立（卧）式有机热载体炉

产品范围

额定热功率：350~3500KW 工作压力：0.8MPa

锅炉型号	YY(Q)L(W)- 350Y(Q)	YY(Q)L(W)- 600Y(Q)	YY(Q)L(W)- 900Y(Q)	YY(Q)L(W)- 1200Y(Q)	YY(Q)L(W)- 1500Y(Q)	YY(Q)L(W)- 1800Y(Q)	YY(Q)L(W)- 2300Y(Q)	YY(Q)L(W)- 2900Y(Q)	YY(Q)L(W)- 3500Y(Q)
供热量×104kcal/h	30	50	75	100	130	150	200	250	300
设计效率%	≥90	≥90	≥90	≥91	≥91	≥91	≥91	≥91	≥91
工作压力Mpa	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8
最高工作温度℃	320	320	320	320	320	320	320	320	320
介质循环量m³/h	40	58	100	100	100	160	160	200	240
主管口径DN	100	100	125	125	125	150	150	200	200
装机容量kw	10	15	28	36	44	54	50	60	60
适用燃料	油，气
炉内介质容量m³	0.2	0.42	0.7	0.8	1.1	1.2	2.0	2.6	3.0
燃料煤量kg/h	36/45	64/75	89/108	125.6/153.4	155/188	164/173	245.2/302.8	293/345	357/433
最大运输件尺寸m	1.6×1.4×1.85	2.0×1.7×2.65	3.4×1.9×2.0	3.5×2.2×2.1	4.6×2.3×2.2	4.7×2.5×2.3	5.2×2.8×2.65	5.3×2.8×2.75	6.2×2.8×2.8
最大运输件重量t	1.2	3.9	5.2	5.5	7.3	8.6	13.6	15	20

注：本公司产品不断改进、完善，表列参数仅供参考。

产品说明

燃油（气）立（卧）式系列有机热载体炉为快装式强制循环燃油（气）锅炉。本系列锅炉受热面结构紧凑，受热面由内、中、外（或内、外）密排的圆盘管构成，内盘管为辐射受热面，中、外盘管与内盘管的外表面构成对流受热面。燃料在内盘管组成的燃烧室内燃烧放热，经辐射受热面吸收大部分热量后，高温烟气进入对流受热面并进行换热。最后低温烟气由锅炉烟气出口直接排至烟囱并排入大气。安装极其方便灵活，只要将锅炉就位于其基础上即可。

受热面采用密排圆盘管，受热面布置充足，降低管子表面热负荷，使导热油使用更安全。
炉膛尺寸与燃烧火焰相匹配，采用了正压燃烧，辐射换热效率高。
锅炉结构紧凑，大大节约了锅炉房的占地面积。
大型锅炉尾部设置空气预热器，提高锅炉效率。

产品范围

额定热功率：4700~14000KW 工作压力：0.8MPa

锅炉型号	YY(Q)L(W)- 4700Y(Q)	YY(Q)L(W)- 5900Y(Q)	YY(Q)L(W)- 7000Y(Q)	YY(Q)L(W)- 8200Y(Q)	YY(Q)L(W)- 9400Y(Q)	YY(Q)L(W)- 10500Y(Q)	YY(Q)L(W)- 12000Y(Q)	YY(Q)L(W)- 14000Y(Q)
供热量×104kcal/h	400	500	600	700	800	900	1000	1200
设计效率%	≥91	≥91	≥91	≥91	≥91	≥91	≥91	≥91
工作压力Mpa	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8
最高工作温度℃	320	320	320	320	320	320	320	320
介质循环量m³/h	260	300	240	400	520	520	600	680
主管口径DN	200	250	250	250	300	300	300	350
装机容量kw	85	100	120	140	170	195	200	250
适用燃料	油，气
炉内介质容量m³	3.7	4.5	7	8.2	9.5	12	13	14
燃料煤量kg/h	459/557	573/696/	688/835	803/975	918/1115	1087/1314	1147/1393	1377/1671
最大运输件尺寸m	6.8×3.2×3.3	7.4×3.3×3.4	7.8×3.35×3.5	8×3.5×3.6	8.4×3.6×3.65	8.8×3.7×3.8	9.7×3.7×3.8	11.2×3.7×3.8
最大运输件重量t	29	37	47	53	58	65	80	108

注：本公司产品不断改进、完善，表列参数仅供参考。

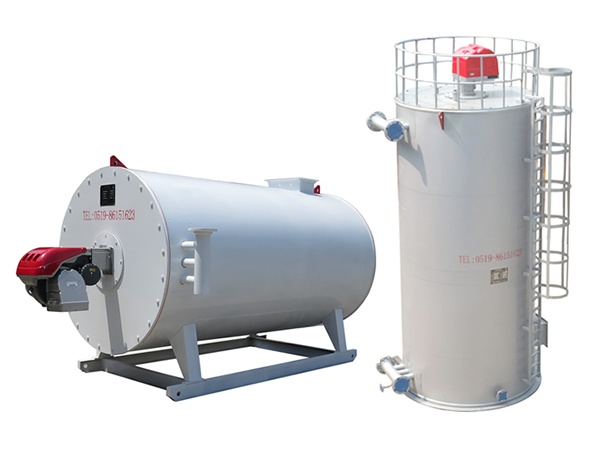

产品展示
