WNS型燃油(气)蒸汽、热水冷凝锅炉

产品范围

额定蒸发量:1~20t/h 额定工作压力:1.0~1.25MPa

锅炉型号WNS1-1.0-Y、QWNS2-1.0-Y、QWNS4-1.25-Y、QWNS6-1.25-Y、QWNS8-1.25-Y、QWNS10-1.25-Y、QWNS15-1.25-Y、QWNS20-1.25-Y、Q





额定蒸发量(t/h)12468101520





额定工作压力(MPa)1.01.01.251.251.251.251.251.25





额定蒸汽温度(℃)184184194194194194194






给水温度(℃)202020606060104104





节能器面积(m2)7.39.31.224.436.54055.968.8





本体水容积(m32.53.27.410.611.714.416.821.2





锅炉设计效率(%)>90>90>90>90>90>90>90>90





设计燃料轻油、重油、天然气、液化气、城市煤气
燃料耗量Kg/h
               (轻油、天燃气)
63/75130/158260/316390/474520/632650/790975/11851301/1580





外形尺寸长A(m) 3.445.086.027.157.608.369.059.65





宽B(m) 2.352.452.702.803.003.004.505.00





高H(m)2.242.382.682.883.203.205.205.60





锅炉重量(t)5.077.41317.819.424.537.747.5





蒸汽出口直径(mm)6565100125150150200200





安全阀直径(mm)40×240×250×265×265×280×2100×2100×3





烟囱直径(mm)3003504506007007509001000





注:本公司产品不断改进、完善,表列参数仅供参考。

产品说明

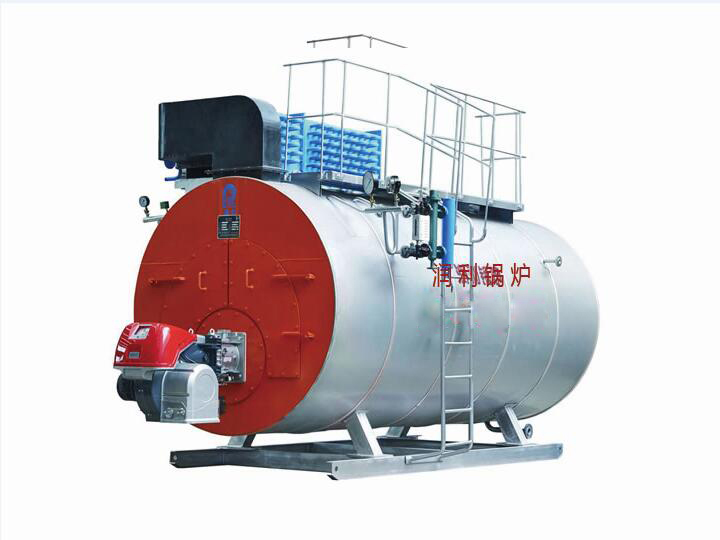

WNS燃油(气)蒸汽、热水冷凝式锅炉,外置一体化翅片管式省煤器、独立式冷凝器、结构紧凑、方便维护,节能效果非常显著。以燃料低位发热值计算,热效率超过100%。根据用户需求,可采用编程逻辑控制器(PLC)与触摸屏相结合并加装按钮,实现手动和自动双路智能化的控制系统,可以预留接口,实现远程控制。

产品范围

额定供热量:1.4~14MW 额定工作压力:0.7~1.25MPa

锅炉型号WNS1.4-0.7/
               95/70-Y、Q
WNS2.8-0.7/
               95/70-Y、Q
WNS4.2-1.0/
               95/70-Y、Q
WNS5.6-1.0/
               95/70-Y、Q
WNS7-1.0/
               95/70-Y、Q
WNS10.5-1.25/
               115/70-Y、Q
WNS14-1.25/
               115/70-Y、Q
额定热功率(MW)1.42.84.25.6710.514
额定出水压力(MPa)0.70.71.01.01.01.251.25
额定出水温度(℃)9595959595115115
额定回水温度(℃)70707070707070
循环水量(m3/h)4896144192240200267
本体水容积(m33.36.47.51.51419.526
锅炉设计效率(%)95.695.695.8969696.296.3
设计燃料轻油、天然气、液化气、城市煤气
燃料耗量Kg/h(轻油、天燃气)122.4/150244.8/298.6368.8/448491.6/597614.5/746919.2/1116.11225.5/1488.1
外形
               尺寸
长(m) 4.014.95.716.36.87.27.22
宽(m) 2.252.42.62.52.932.933.4
高(mm) 2.853.53.92.923.13.313.8
最大运输重量(t)8.911.514.515.722.336.747.8
进出口直径(mm)100150200200200200200
安全阀直径(mm)5050×265×265×280×2100×2100×2
烟囱直径(mm)3504506007007509001000

注:本公司产品不断改进、完善,表列参数仅供参考。
